ZZC、ZZV自力式差（微）压调节阀(2)
主要类别：自力式调节阀
发布日期：2019-06-30
浏览次数：
二、主要技术参数和性能指标（表一）
|
额定行程（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
公称压力PN（MPa）
|
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
|
|
|
|
53 |
83 |
|
|
|
|
额定行程（mm） |
6 |
8 |
10
|
15
|
20 |
||||
|
公称压力PN（MPa） |
0.10 1.0 |
||||||||
|
差压调节范围（KPa） |
0.5~5.5 5~10 9~14 13~19 18~24 |
||||||||
|
介质温度（℃） |
≤80 |
||||||||
|
|
≤10 |
||||||||
|
允许泄漏量（L/H） |
ZZCP/ZZVP |
10-4×阀额定容量（IV级） |
|||||||
|
ZZCN |
5×10-3×阀额定容量（II级） |
||||||||
（表二）单位:mm
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
|
H |
ZZCP/ZZVP |
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN |
|
|
|
|
536 |
536 |
570 |
590 |
|
|
L |
ZZCP/ZZVP |
150 |
160 |
180 |
20 |
230 |
290 |
310 |
350 |
|
ZZCN |
|
|
|
222 |
222 |
310 |
350 |
||
|
重量(kg) |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
|
导压管螺纹接头 |
M16×1.5 |
||||||||
三、法兰尽寸（表三）
|
公称通径(DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
D |
PN01PN10 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
|
D1 |
PN01 |
PN10 |
75 |
85 |
100 |
125 |
145 |
160 |
180 |
|
b |
PN01 PN10 |
16 |
18 |
20 |
22 |
||||
|
n-Φ |
PN01 PN10 |
4-14 |
4-18 |
8-18 |
|||||
|
fl×D2 |
PN01 PN10 |
2×56 |
3×56 |
3×76 |
3×84 |
3×99 |
3×118 |
3×132 |
3×156 |

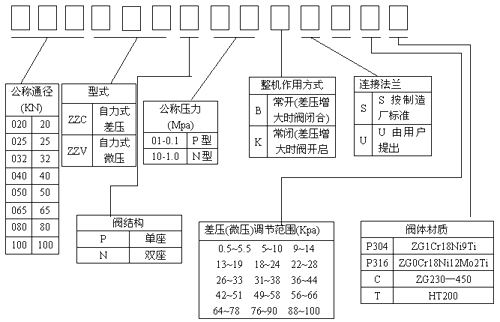

四、型号编制
