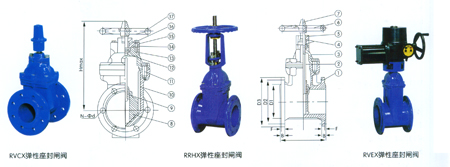

RVCX/RRHX/RVEX弹性座封闸阀(2)

RVCX/RRHX/RVEX弹性座封闸阀(2)

主要类别:闸阀

发布日期:2019-06-29

浏览次数:

产品描述



品代号 公称
通径
L D1 D2 D3 Hmax B F N-φd 螺栓
1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa 1.0MPa 1.6MPa
RVC(H)X-0050 50 178 99 125 165 340 20 3 4-18 M16
RVC(H)X-0065 65 190 118 145 185 370 20 3 4-18 M16
RVC(H)X-0080 80 203 132 160 200 410 22 3 8-18 M16
RVC(H)X-0100 100 229 156 180 220 450 24 3 8-18 M16
RVC(H)x-0125 125 254 184 210 250 480 26 3 8-18 M16
RVC(H)X-0150 150 267 211 240 285 550 28 3 8-23 M20
RVC(H)X-0200 200 292 266 295 340 630 30 3 8-23 12-23 M20
RVCfH)X-0250 250 330 319 350 355 390 405 750 32 3 12-23 12-25 M20 M22
RVC(H)X-0300 300 356 370 400 410 440 460 820 34 4 12-23 12-25 M20 M22
RVC(H)X-0350 350 38l 429 460 470 500 520 980 38 4 16-23 16-25 M20 M22
RVC(H)X-0400 400 406 480 515 525 565 580 1010 40 4 16-25 16-30 M22 M27
RVCfH)P-0450 450 432 548 565 585 615 640 1270 44 4 20-25 20-30 M22 M27
RVC(H)P-0500 500 457 609 620 650 670 715 1270 46 4 20-25 20-34 M22 M30
RVC(H)P-0600 600 508 720 725 770 780 840 1390 54 5 20-30 20-41 M27 M36

备注:
DN50~600mm法兰钻孔按GB/T17241.6标准制造
DN50~200mm法兰外弪(D3)依PN10/16标准制造,DN250-500mm则符合PN16标准
DN600mm法兰外径(D3)1.0MPa符合JISG5527-7.5标准,1.6MPa符合PN16标准
两端面距 (L)符合GB12221之短体型标准 RVXX表示非明杆式闸阀,RVXP表示附省力装置
本企业告有变更尺寸,恕不另行通知
RVHX表示明杆式附手轮
RREX表示明杆式附电动操作装置
RVCX表示非明杆式附传动帽
RVHX表示非明杆式附手轮
RVHS表示非明杆式附信号显示器
RVEX表示非明杆式附电动操作装置
RVCH表示非明杆式附传动帽卧式操作装置
RVHH表示非明杆式附手轮卧式操作装置
PN25级另行订制
