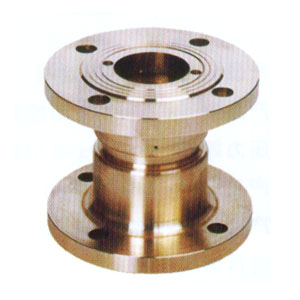

Y43X比例式减压阀
主要类别：减压阀
发布日期：2019-06-29
浏览次数：
产品描述
一．概述
本厂生产的比例式减压阀，外型美观，质量可靠，比例准确，工作平稳，即减动压也减静压。
该阀利用阀体内部活塞两端不同截面积产生的压力差，改变阀后的压力，达到减压目的。
我厂减压阀的减压比例是：2:1、3:1、4:1、3:2、5:2等，亦可根据用户的要求设计特殊比例的减压阀。
二.主要技术参数
|
适用介质 |
水、气体 |
|||
|
适用温度 |
≤ 90℃ |
|||
|
压力误差 |
≤ 8％ |
|||
|
最小开启压力 |
2：1 |
0.2MPa |
||
|
3：1 |
0.3MPa |
|||
|
连接彤式 |
法兰、内螺纹 |
|||
|
主要零件材料 |
阀体 |
锡青铜 |
不锈制 |
铸铁 |
|
内件 |
锡青铜 |
不锈钢 |
锡青铜或不锈钢 |
|

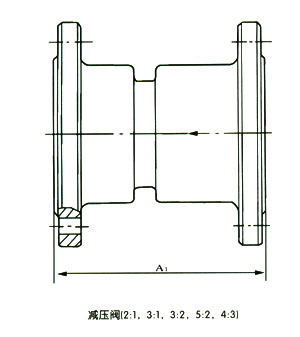

三.主要外形尺寸 (法兰连接尺寸PN1.OMPa按GB4216．4-84标准，PN1.6MPa按GB4216．5-84标准)
|
公称通径 DN(mm) |
A1 |
|
25 |
115 |
|
32 |
124 |
|
40 |
132 |
|
50 |
140 |
|
65 |
155 |
|
80 |
155 |
|
100 |
200 |
|
125 |
220 |
|
150 |
230 |
|
200 |
270 |
